502 Μηχανικές Τσιμούχες

Η ZLSEALS είναι επαγγελματίας κατασκευαστής και προμηθευτής China Mechanical Seals 502. Έχουμε επιτύχει αξιοσημείωτη επιτυχία σε αυτόν τον τομέα ως αποτέλεσμα της εστιασμένης προσέγγισής μας, της έγκαιρης παράδοσης και της ηθικής φιλοσοφίας της εταιρείας μας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

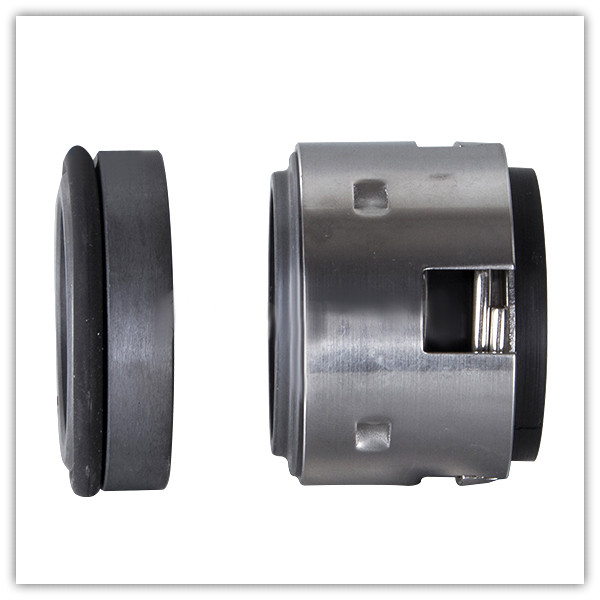

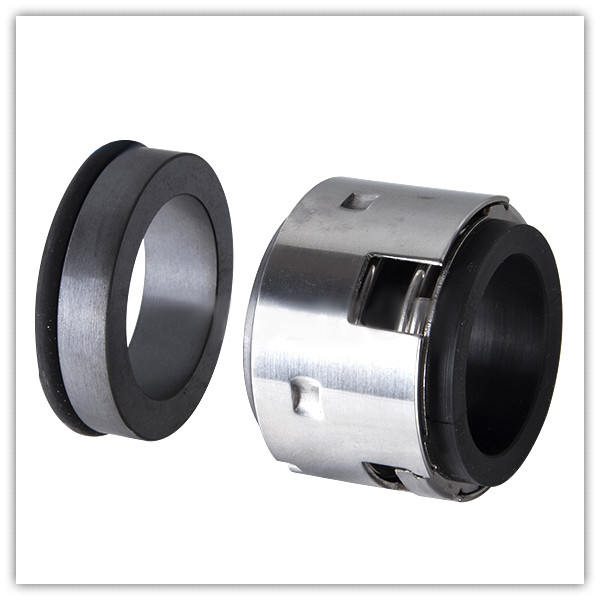

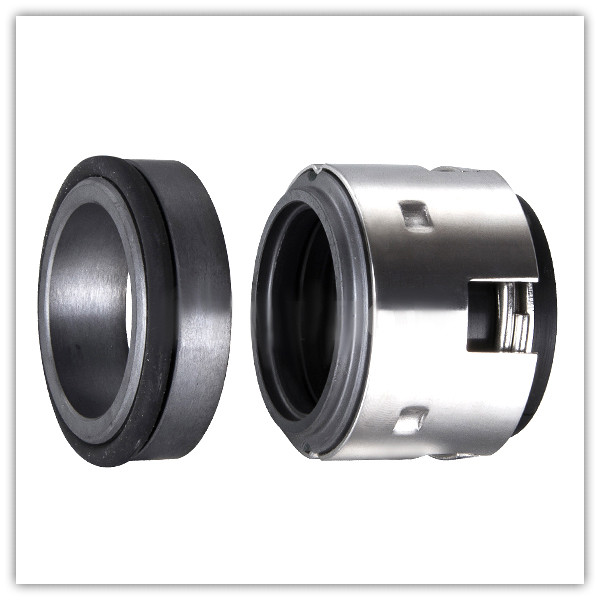

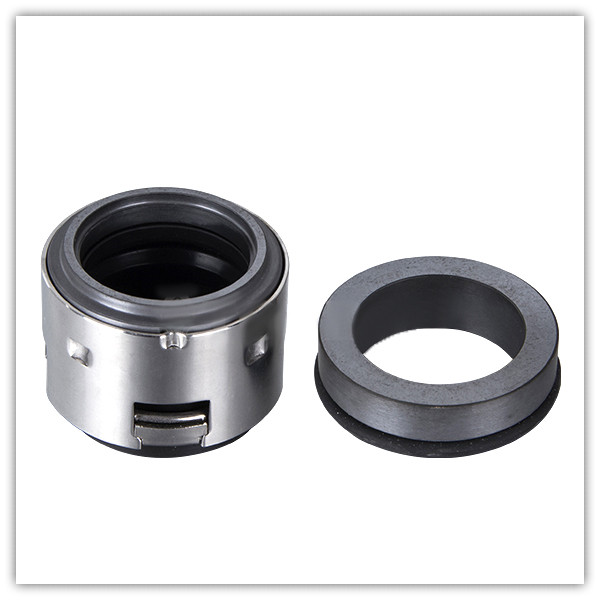

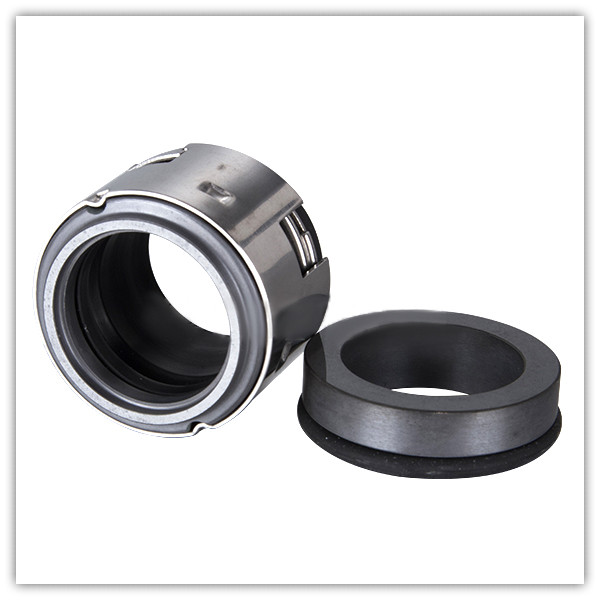

ZL502 Elastomer Bellow Mechanical Seal αντικαθιστά John Crane 502, AES B07, VULCAN 1724

Περιγραφή

Οι μηχανικές σφραγίδες 502 μπορούν να προσαρμοστούν σε ποικίλες συνθήκες εργασίας, όπως υψηλή πίεση, υψηλή θερμοκρασία, διαβρωτικά μέσα κ.λπ., και χρησιμοποιούνται ευρέως σε διάφορες βιομηχανικές αντλίες.
Αντικατάσταση σε:
Σφραγίδα John Crane τύπου 502
Σφραγίδα Aesseal B07
Σφραγίδα στερλίνας 524
Σφραγίδα Vulcan 1724

Συνθήκες λειτουργίας:

Θερμοκρασία: -20℃ έως +120℃
Πίεση: ≤2,5MPa
Ταχύτητα: ≤15m/s
Τύπος καθίσματος:
Πρότυπο: BO
Εναλλακτική: BP

Υλικά:

Σταθερός δακτύλιος: Κεραμικό (αλουμίνα), Συνδετικό καρβίδιο του πυριτίου με αντίδραση, καρβίδιο πυριτίου πυροσυσσωματωμένο χωρίς πίεση, καρβίδιο βολφραμίου Ni-binder, καρβίδιο βολφραμίου συνδεσμευτικό
Περιστροφικός δακτύλιος: Γραφίτης άνθρακα εμποτισμένος με ρητίνη (φουράνιο), Impreg αντιμόνιο, γραφίτης άνθρακα, καρβίδιο πυριτίου πυροσυσσωματωμένο χωρίς πίεση, καρβίδιο πυριτίου
Reaction Bonded, Co-binder Carbide Tungsten, Ni-binder Tungsten Carbide
Δευτερεύουσα σφράγιση: Νιτρίλιο (NBR), Αιθυλένιο Προπυλένιο (EPDM), Καουτσούκ φθοράνθρακα (Viton)

Εφαρμογές:

Καθαρό νερό,
Νερό αποχέτευσης
Λάδι και άλλα μέτρια διαβρωτικά υγρά

d(mm)	Δ1	Δ2	Δ3	L1	L2	L3
14	25	21	24	23	12	128
16	27	23	26	23	12	12.8
18	33	27	32	24	13.5	14.5
20	35	29	34	24	13.5	14.5
22	37	31	36	24	13.5	14.5
24	39	33	38	26.7	13.3	14.3
25	40	34	39	27	130	14
28	43	37	42	30	12.5	13.5
30	45	39	44	30.5	12	13
32	48	42	46	30.5	12	13
33	48	42	47	30.5	12	13
35	50	44	49	30.5	12	13
38	56	49	54	32	13	14
40	58	51	56	32	13	14
43	61	54	59	320	130	14
45	63	56	61	320	130	14
48	66	59	64	320	130	14
50	70	62	66	34	135	14.5
53	73	65	69	34	135	14.5
55	75	67	71	34	13.5	14.5
58	78	70	78	39	13.5	14.2
60	80	72	80	39	13.5	14.2
63	83	75	83	39	13.5	14.2
65	85	77	85	39	13.5	14.2
68	90	81	88	39	13.5	14.2
70	92	83	89	45.5	14.5	15.2
75	97	88	96	45.5	14.5	15.2
80	105	95	104	45	15	15.7
85	110	100	108	45	15	15.7
90	115	105	114	50	15	15.7
95	120	110	118	50	15	157
100	125	115	124	50	15	157
