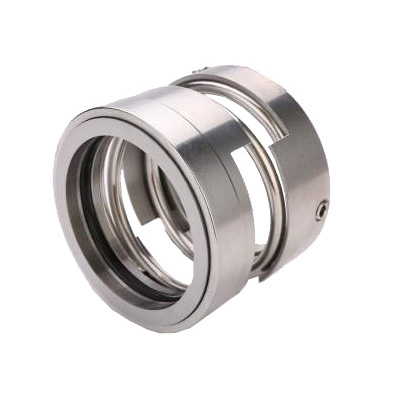

M524 Μηχανικές Τσιμούχες

Τα Mechanical Seals M524 υιοθετούν ένα σχέδιο μονής όψης, δηλαδή μόνο μία επιφάνεια στεγανοποίησης βρίσκεται σε άμεση επαφή με το μέσο. Αυτός ο σχεδιασμός είναι σχετικά απλός και χαμηλού κόστους και είναι κατάλληλος για τις περισσότερες συνθήκες εργασίας μεσαίας ζήτησης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Προμηθευτής μηχανικής σφραγίδας υψηλής ποιότητας M524 O-RING

Χαρακτηριστικά σχεδιασμού:

Οι μηχανικές σφραγίδες M524 έχουν σχεδιαστικά χαρακτηριστικά όπως μονή ακραία όψη, μη ισορροπημένη, ανεξάρτητη από την κατεύθυνση περιστροφής και δομή ενός ελατηρίου. Αυτά τα χαρακτηριστικά επιτρέπουν στη στεγανοποίηση να παρέχει αξιόπιστη απόδοση στεγανοποίησης κάτω από διάφορες συνθήκες εργασίας, ενώ έχει κάποια οικονομία και ευκολία στη χρήση. Ωστόσο, σε πραγματικές εφαρμογές, είναι επίσης απαραίτητο να επιλέγονται κατάλληλα υλικά στεγανοποίησης και κατασκευές σύμφωνα με συγκεκριμένες συνθήκες εργασίας για να διασφαλιστεί η αξιοπιστία και η διάρκεια ζωής της στεγανοποίησης.
Ενιαία σφραγίδα
Ανισόρροπος
Ανεξάρτητο από την κατεύθυνση περιστροφής
Μονά ελατήρια

Συνθήκες λειτουργίας:

Θερμοκρασία: -20℃ έως +80℃
Πίεση: ≤1,0MPa
Ταχύτητα: ≤25m/s

Υλικά:

Σταθερός δακτύλιος: καρβίδιο βολφραμίου, καρβίδιο πυριτίου
Περιστροφικός δακτύλιος: καρβίδιο βολφραμίου, καρβίδιο πυριτίου
Δευτερεύουσα σφραγίδα: NBR, EPDM, Viton
Ελατήρια και Μεταλλικά Μέρη: Χάλυβας

Προσδιορισμός

	d	Δ1	Δ2	Δ3	Δ4	L	L1	L2	L3	l4	l5	d0	Δ1
Μ524-30	30	40	50	48	50	60	48	19	2	7	7	35.5	3
Μ524-35	35	45	55	53	55	60	48	19	2	7	7	40.5	3
Μ524-40	40	50	60	58	60	63	50	22	2	7	7	45.5	3
Μ524-45	45	55	65	63	65	63	50	22	2	7	7	50.5	3
Μ524-50	50	60	70	68	70	67	54	27	2.5	8	7	55.5	3
Μ524-55	55	65	75	73	75	67	54	27	2.5	8	7	60.5	3
Μ524-60	60	70	80	78	80	67	54	27	2.5	8	7	65.5	3
Μ524-65	65	75	85	83	85	67	54	27	2.5	8	7.5	70.5	3
Μ524-70	70	82	92	90	92	67	54	27	2.5	8	7.5	76.5	3
Μ524-75	75	88	97	92	95	67	54	27	2.5	8	7.5	82.5	3
Μ524-80	80	95	105	102	105	68	54	27	2.5	9	7.5	87.5	3
Μ524-85	85	100	110	108	100	68	54	27	2.5	9	7.5	92.5	3
Μ524-90	90	105	115	112	115	73	58	29	3	9	8	98	4
Μ524-95	95	110	120	118	120	73	58	29	3	9	8	103	4
Μ524-100	100	115	125	123	125	81	66	32	3	9	8	108	4
Μ524-105	105	120	130	128	130	81	66	32	3	9	8.5	113	4
Μ524-110	110	126	136	135	136	95	79	32	3	9	8.5	118.5	4
Μ524-120	120	138	150	148	150	99	79	32	3	12	8.5	129.5	4
Μ524-140	140	158	170	168	170	101	81	35	3	13	8.5	149.5	4
Μ524-150	150	170	182	180	182	103	81	35	3	13	8.5	160.5	4
Μ524-160	160	180	194	186	188	103	81	35	3	13	8.5	171.5	4
Μ524-170	170	190	202	196	198	103	81	35	3	13	8.5	181.5	4
Μ524-180	180	198	214	206	208	103	81	40	3	13	8.5	190.5	4
Μ524-200	200	220	234	226	228	103	81	40	3	13	8.5	211.5	4
