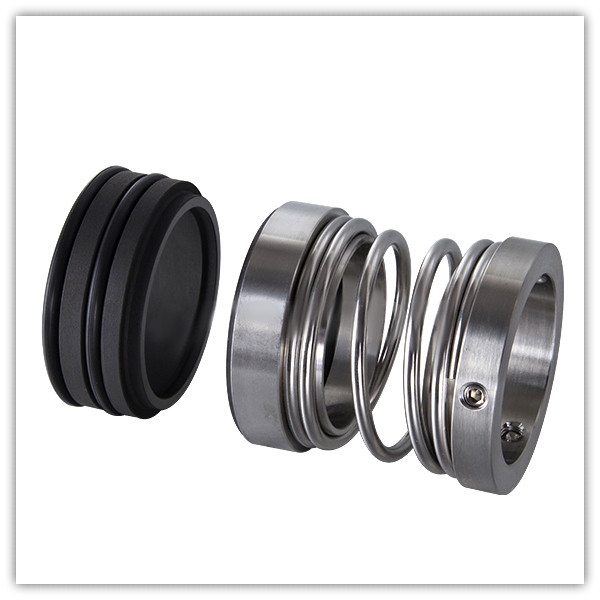

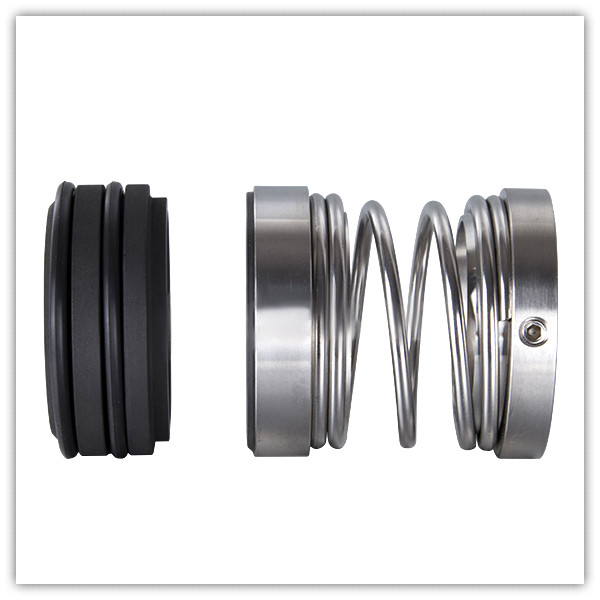

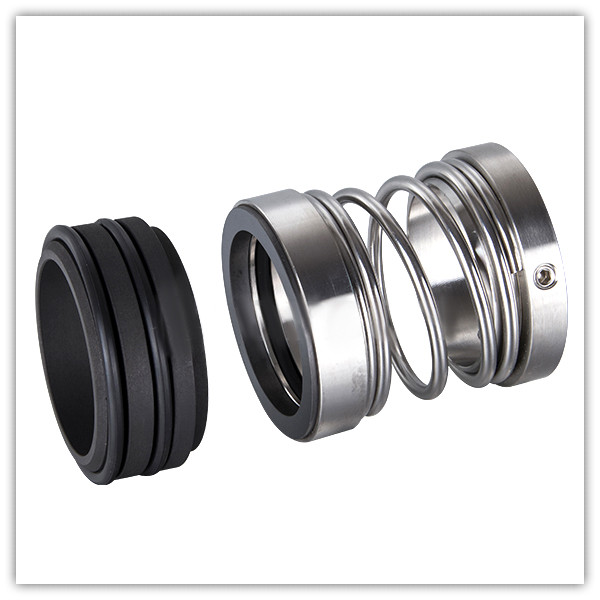

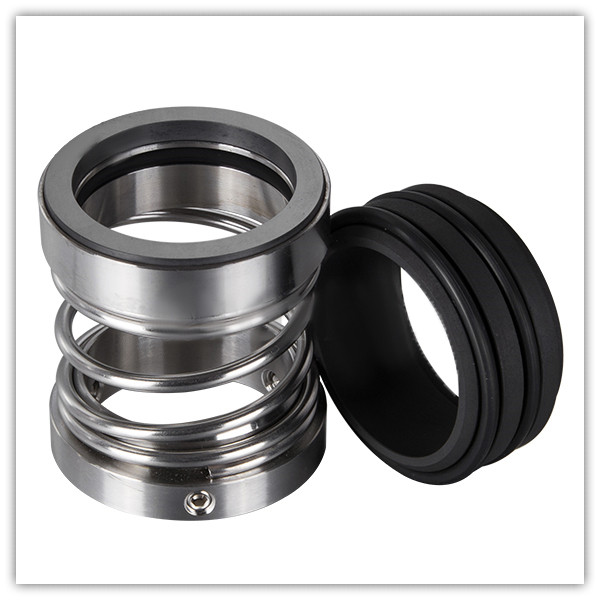

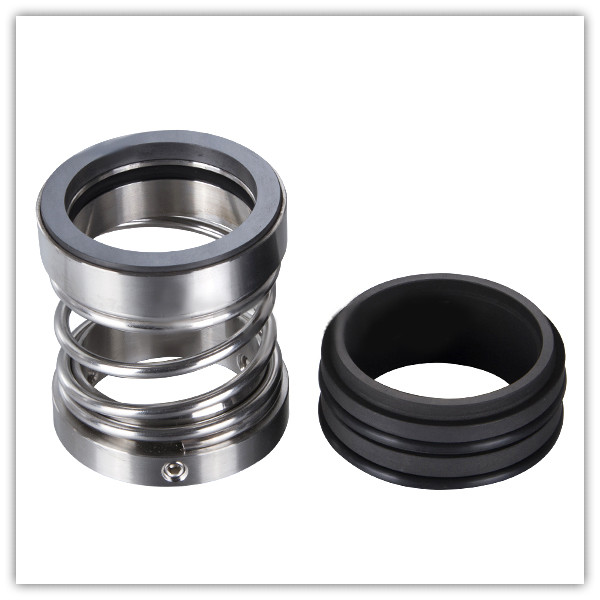

Τα πλεονεκτήματα των μηχανικών σφραγίδων ZL 98 είναι αξιόπιστη στεγανοποίηση, καλή αντοχή στους κραδασμούς, χαμηλός ρυθμός διαρροής και μακροχρόνια σταθερή λειτουργία σε σκληρά περιβάλλοντα εργασίας. Οι μηχανικές σφραγίδες χρησιμοποιούνται ευρέως σε περιστρεφόμενο μηχανικό εξοπλισμό όπως αντλίες, συμπιεστές, αντιδραστήρες κ.λπ.
d(mm) | Δ1 | Δ2 | D3 | Δ4 | L | L2 | L3 |
20 | 37 | 31 | 34.5 | 40 | 61 | 38 | 24 |
22 | 39 | 33 | 34.9 | 42 | 61 | 38 | 24 |
25 | 40 |
|
41 | 45 | 61 | 38 | 24 |
28 | 44 | 38 | 42 | 48 | 63 | 40 | 24 |
30 | 47 | 41 | 45.5 | 53 | 64 | 40 | 26 |
32 | 48 | 42 | 47 | 55 | 64 |
|
26 |
35 | 51 | 45 | 50 | 58 | 64 | 40 | 26 |
38 | 54 | O | 53 | 62 | 69 |
|
26 |
40 | 57 | 51 | 55 | 64 | 69 | 45 | 26 |
42 | 60.5 | 54.5 | 55.5 | 66 | 74 | 50 | 26 |
45 | 61 | 55 | 60 | 69 | 74 | 50 | 26 |
48 | 64 | 58 | 61.9 | 72 | 79 | 55 | 26 |
50 | 67 | 61 | 66 | 75 | 79 | 55 | 26 |
52 | 70 | 64 | 68 | 77 | 82 | 58 | 26 |
55 | 73 | 67 | 71 | 80 | 82 | 58 | 26 |
58 | 76 | 70 | 74 | 83 | 82 | 58 | 26 |
60 | 80 | 74 | 77 | 85 | 86 | 60 | 28 |
62 | 83 | 77 | 78 | 87 | 86 | 60 | 28 |
65 | 86 | 80 | 82 | 90 | 88 | 62 | 28 |
68 | 89 | 83 | 84 | 93 | 88 | 62 | 28 |
70 | 89 | 83 | 87 | 95 | 91 | 65 | 28 |
75 | 95 | 89 | 91.5 | 100 | 91 | 65 | 28 |
80 | 99 | 93 | 99.5 | 110 | 96 | 70 | 28 |
85 | 105 | 99 | 105.5 | 115 | 96 | 70 | 28 |
90 | 111 | 105 | 110.5 | 120 | 96 | 70 | 28 |
95 | 114 | 108 | 115.5 | 130 | 101 | 75 | 28 |
100 | 118 | 112 | 120 | 135 | 101 | 75 | 28 |
105 | 132 | 126 | 128 | 140 | 103 | 75 | 30 |
110 | 137 | 131 | 133 | 145 | 108 | 80 | 30 |
115 | 140 | 134 | 137.5 | 150 | 108 | 80 | 30 |
120 | 147 | 141 | 144 | 160 | 113 | 85 | 30 |
125 | 150 | 144 | 149 | 165 | 113 | 85 | 30 |
130 | 156 | 150 | 154 | 170 | 113 | 85 | 30 |
